ICMP 路由重定向期骗引发的网络故障

图2

这里显示一切配置正常了。原来这WINDOWS 的DNS 解析机制是先查看本地路由表，如果没有数据包转发的路径了，就跳转到设定的网关。在本案中，因为它发现了转发的路径了，就不会跳转到默认的网关了。既然如此，清除那两条记录不就行了吗？我将本地网卡禁用后再启用它（当然，也可以在本地用ROUTE 命令完成了），再查看本地路由（如下图3），一切正常了。

图3

这个时候网页访问一切正常了。

故障分析：本地路由表中怎么会自动更新记录呢，这让人联想到了ARP 表的更新，原理应该是一样了。ICMP 重定向报文是ICMP 控制报文中的一种。在特定的情况下，当路由器检测到一台机器使用非优化路由的时候，它会向该主机发送一个ICMP 重定向报文，请求主机改变路由。路由器也会把初始数据报向它的目的地转发。

但显然在本案中，不应该是路由器发送的ICMP 重定向报文了。初步估计是本地局域网中有计算机故意发出ICMP 重定向数据包了。这时用户反映，又打不开网页了，我直接打开了本地路由表，可想而知又是如图1所示，本地更新了两条路由了。后来根据捕获交换机端口数据包定位到了那台故障机器，将它重新安装系统，网络一切正常。

我们有必要对ICMP 重定向有一个全面的认识; 这种机制的设计初衷都是为了方便网络访问，提升网络访问性能，就跟ARP 更新机制一样，但前提是不人为发欺骗数据包。但是往往事与愿违，最初的优化设计成了现在的缺陷。

现在我们关心下不同系统对ICMP 重定向报文的处理

主机和路由器对于重定向报文有不同的处理原则。

路由器一般忽略ICMP 重定向报文。

而主机对于重定向报文的感知取决于操作系统。

以Windows 为例，对WINDOWS7以前的操作系统，对于网关返回的ICMP 重定向报文，Windows 会在主机的路由表中添加一项主机路由。那么以后对于这个目的地址数据报，主机会将其直接送往重定向所指示的路由器。但是到了WINDOWS7尽管收到重定向数据包，但没有更新了。

同时，有的操作系统对于重定向报文是不做任何处理而直接丢弃（虽然也同样经由网络层向上递交），比如Sun 的某些系统。

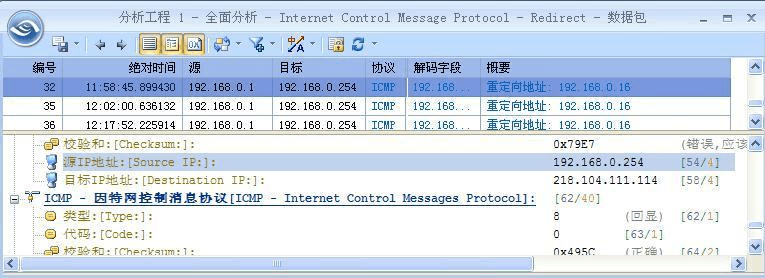

实验：我试着在路由器上人为增加了一个静态路由，分别在WINXP 和WIN7上抓取数据包，结果发现都收到了ICMP 重定向数据包（如下图4），但只有在WINXP 上的路由表更新了，看来WIN7还是在不断进步优化中了。。。

图4

ICMP重定向的利与弊

ICMP重定向使得客户端的管理工作大大减少，使得对于主机的路由功能要求大大降低。该功能把所有的负担推向路由器学习。但是与此同时ICMP 重定向也有很多弊端。就重定向本身的机制来说，ICMP 重定向增加了网络报文流量，因为主机的报文总是要在网关的直连网段上重复传输。那么更进一步如果主机的操作系统支持重定向（比如Windows ）会如何？主机这样可能会引起两点显著问题。

其一是引起性能问题，例如：有一台大型的服务器，要处理数十个子网下的数千台主机的业务。如果要支持重定向，那么服务器将会维护一个庞大的充满主机路由的路由表。这是一笔很大的开销。可能很大程度上降低服务性能，甚至导致网络服务瘫痪。

其二是可能埋下安全隐患。利用这点可以进行攻击和网络窃听。如果目某主机A 支持ICMP 重定向，那么主机B 发一个IMCP 重定向给它，以后它发出的所有到指定地址的报文都会转发主机B ，这样B 就可以达到窃听目的了。当然，拿windows 操作系统来说，它会对ICMP 报文进行检查，如果这个重定向不是网关发送的，会被直接丢弃。不过伪造一个网关的数据包很容易。另外，如果刻意伪造许多虚假的ICMP 重定向报文，主机路由表就可能被改的乱七八糟。 ICMP 重定向的避免与消除

针对上述ICMP 重定向引发的问题，我们可以采用一些手段来避免或补救。我们讨论的前提条件是不改变网络拓扑。

1、在路由器上关掉ICMP 重定向数据包发送功能。

2、在主机上配置拦截ICMP 重定向数据包.

3、以上对一般用户显然难度太大了，本人在实践中摸索到了一种捷径了，就是客户机上要设定固定IP ，在DNS 中设置为默认网关即可（如下图5）。这样即使本地路由更新了路由记录，它也不会理会，因为它直接去网关上找路由了，有人担心网关的路由路径也被更改了，其实重定向数据包必须是不同网段才会发生了，所以大可放心，这样可确保万无一失。

图5
